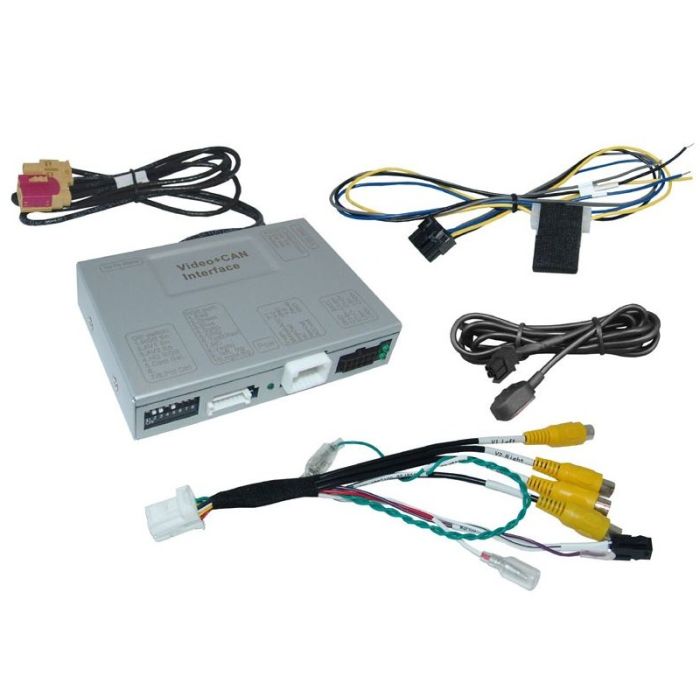

Rückfahrkamera Adaption an OEM Headunit CHEVROLET Camaro Bj. 2016 > 2018

Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.


Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge PAL und NTSC kompatibel

Kompatibilität
HerstellerModellInfotainment
ChevroletCamaro Modelljahre ab 2016MyLink - 7 Zoll Monitor mit separater Radio-Box
OpelAstra K (Sports Tourer und 5-Türer) Modelljahre ab 2016,
Insignia B Modelljahre ab 2017 bis 06/2018,
Karl bis 03/2018R4.0 IntelliLink - 7 Zoll Monitor mit separater Radio-Box


Einschränkungen
Nur VideoDas Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen angeschlossen werden ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-RückfahrkameraAutomatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market FrontkameraUmschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
AbstandslinienDie Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen.


Anschlüsse
Bildeinspeisung: Mini USB
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten
Betriebsspannung12V DC (7~25V)
Ruhestrom5mA
Stromaufnahme140mA@12V
Video Eingang0.7~1V
Video Eingang FormatePAL/NTSC
Betriebstemperatur-40°C bis +85°C
Abmessungen Video-Box118 x 25 x 104mm (B x H x T)


Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
