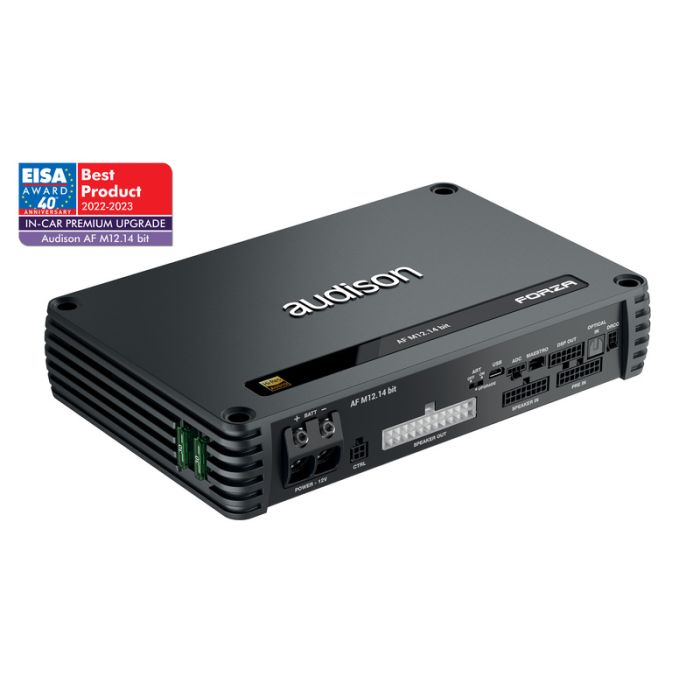

Audison AF M12.14 bit

Forza AF M12.14 bit

12 CHANNELS AMPLIFIER WITH DSP - 1080W
AUDISON FORZA, DIE NÄCHSTE STUFE DER OEM-INTEGRATION UND DES TUNINGS

Mehr Leistung
Mehr Informationen
Mehr Kontrolle
Mehr Eingänge
Mehr Geschwindigkeit
Mehr Werkzeuge
Mehr Fähigkeiten
Mehr Anleitung
Mehr Flexibilität
alles in einer hochmodernen Plattform!

AUDIOPHILER SOUND, DEN SIE VON AUDISON ERWARTEN

AF M12.14 Bit bietet zwölf verstärkte High-Fidelity-Kanäle 60 Watt x 12 @4Ω*, 90Watt x 12 @2Ω* mit dem audiophilen Klang der neuesten Generation der Audison D-Class-Technologie. Höhere Schaltfrequenzen, steilere Filterung und Komponenten mit geringerer Toleranz liefern einen Sound, der die Erwartungen von Class D übertrifft – in einem erstaunlich kompakten Paket! Dies wird mit nativem DSP kombiniert der mit 24 Bit/96 kHz arbeitet und das Audioband auf bis zu 40 kHz erweitert um die begehrte High-Resolution-Zertifizierung erhält. Das Brücken der Kanalpaare ergibt 180 x 6 @4Ω*, was eine flexible Leistung garantiert. Die Unterstützung der Absolute Volume-Funktion des Audison B-CON garantiert maximale Bittiefe, auch bei drahtlosen Verbindungen!

 *Ausgangsdauerleistung (RMS) bei 14,4 VDC, 1 % THD, alle Kanäle angesteuert.

TUNING-FUNKTIONEN DER NÄCHSTEN GENERATION FÜR MAXIMALE KONTROLLE

Audisons völlig neue bit Drive PC-Software kann das Signal auf völlig neue Weise analysieren, routen und korrigieren – jetzt können Sie den Sound mit einem leistungsstarken Tool messen, mischen und schließlich abstimmen! Die neue grafische Benutzeroberfläche vereinfacht jede Steuerung und Funktion, integriert akustische Messungen und sorgt für effizientes Tuning und großartigen Sound! Der Acoustic RTA ist in die Equalizer-Grafik integriert und mit Ihrem USB-Mikrofon oder Ihrer Soundkarte kompatibel. Die Final EQ-Funktion ermöglicht eine endgültige Entzerrung ohne die empfindlichen linken/rechten Frequenzbeziehungen zu beschädigen. Die zwei Vorverstärkerausgänge sind zusätzlich zu den zwölf verstärkten Kanälen vorhanden, sodass die DSP-Sektion von Forza ein größeres System problemlos verwalten kann.

ERWEITERTE OEM-INTEGRATIONSFÄHIGKEITEN

Die acht analogen Eingänge von Forza sowie ein optischer Toslink-Digitaleingang unterstützen die vollständige Konnektivität selbst mit den komplexesten OEM-Systemen. Wenn mehr analoge Eingänge benötigt werden, fügt die optionale F4IN-Erweiterungskarte vier zusätzliche analoge Eingangskanäle hinzu! Wenn ein Coaxial-SPDIF- oder ein zweiter Toslink-SPDIF-Eingang benötigt wird, kann die optionale F2O-Erweiterungskarte verwendet werden. Der klassische De-EQ-Prozess von Audison wird durch De-Time- und De-Phase-Funktionen ergänzt, die eine Klangwiederherstellung in nahezu jedem OEM-System ermöglichen. Die elektrische Signalanalyse gewährleistet die ordnungsgemäße Integration und Korrektur für jeden Eingangs- und Ausgangskanal. Die integrierte universelle Lautsprechersimulationstechnologie (USS) bietet maximale Kompatibilität mit jeder OEM-Quelle und verhindert Stummschaltung oder Instabilität.

AF M12.14 Bit enthält einen Satz von fünf hochwertigen Kabeln, die mit einem bedruckten Schutzstreifen geliefert werden, der vor den Molex-Anschlüssen angebracht ist, um die Torsionsfestigkeit zu erhöhen:

Pre-In mit 8 Stereo-Cinch-Verbindungen für After-Market-Quellen mit PRE-OUT-Ausgängen
Speaker-In mit 8 Paar beschrifteten Kabeln für OEM-Quellen mit High-Level-Ausgängen
Speaker-Out mit 12 beschrifteten Kabeln zum Anschluss des Verstärkers an die Lautsprecher
Dsp-Out mit 2 beschrifteten Kabeln zum Anschluss des Verstärkers an einen oder mehrere Begleitverstärker
Forza-Steuerkabel mit 2 Drähten für Remote-Einschalten und Remote-Out-Signal sowie 2 Drähten für Funktionen, die über die BitDrive-Software programmierbar sind.

Technical Specification

POWER SUPPLY
Nominal power supply voltage / fuse:
11 ÷ 15 VDC / 2 x 30A
Pulse operating voltage:
6.5 ÷ 17.5 VDC
Idling current:
1.68 A
Standby current draw:
1.7 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power):
45 A
Remote IN:
4 ÷15 VDC (1 mA)
Remote OUT:
6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In
1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels:
80%


AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power:
0.03%
Damping factor @ 1 kHz , 4Ω, 2 VRMS:
80
Bandwidth @ -3 dB:
10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input:
98 dBA
S/N ratio (A weighted @ Rated Power) Optical Input:
105 dBA
Minimum load impedance:
12Ch: 2Ω
6Ch – (Bridge 1/2; 3/4; 5/6; 7/8; 9/10; 11/12): 4Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD:
• 12 Ch @ 4Ω:
60 W x 12
• 12 Ch @ 2Ω:
90 W x 12
• 4Ch (Bridge 1/2; 3/4; 5/6; 7/8; 9/10; 11/12) @ 4Ω:
180 W x 6


CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V:
45 W
SN ratio (ref. 1 W output):
75.5 dB


INPUTS / OUTPUTS
Pre-In (8 Ch):
0.6 ÷ 6 VRMS (15 kΩ Imp.)
Speaker-In (8 Ch + additional 4 Ch with optional F4IN card):
2.2 ÷ 22 VRMS (5 Ω Imp.)
Digital IN:
1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card
DSP Preout (2 Ch):
5V RMS


DIGITAL SIGNAL PROCESSOR
Audio DSP and converters:
Analog Devices ADAU1467 automotive qualified audio processor.

Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type:
Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope:
Linkwitz-Riley @ 12/24/36/48 dB/Oct.

Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.

Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.

Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.

QLP @ 6 dB/Oct.
Crossover frequency:
20 Hz ÷ 20 kHz
Phase control:
0° / 180°, All-Pass filters
Analog Input Equalizer (20 Hz ÷ 20 kHz):
12 Biquad + Delay
Output Equalizer:
Parametric/Graphic Biquad: 15 poles, 20 Hz ÷ 20 kHz
Input and Output Real Time Audio Monitor:
RTA
Time Alignment Distance:
0 ÷ 510 cm / 0 ÷ 200.8 inches
Time Alignment Delay:
0 ÷ 15 ms


CONTROL CONNECTIONS
Audison DRCC port:
Input for DRCC remote control (Optional)
Audison ADC port:
Manage other Audison devices that support this standard
Control 1 wire:
Customizable functions (+ 12 V activated)
Control 2 wire:
Customizable functions (+ 12 V activated)


GENERAL REQUIREMENTS
PC connections:
Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/ PC requirements:
Windows 10, Windows 11 (min. res. 1024 x 768
Ambient operating temperature range:
0 °C to 55 °C (32 °F to 131 °F)


SIZE / WEIGHT
Max size W x H x D (mm/inch):
240 x 47 x 156 / 9.44 x 1.85 x 6.14
Weight (kg/lb):
2,04 / 4.49
