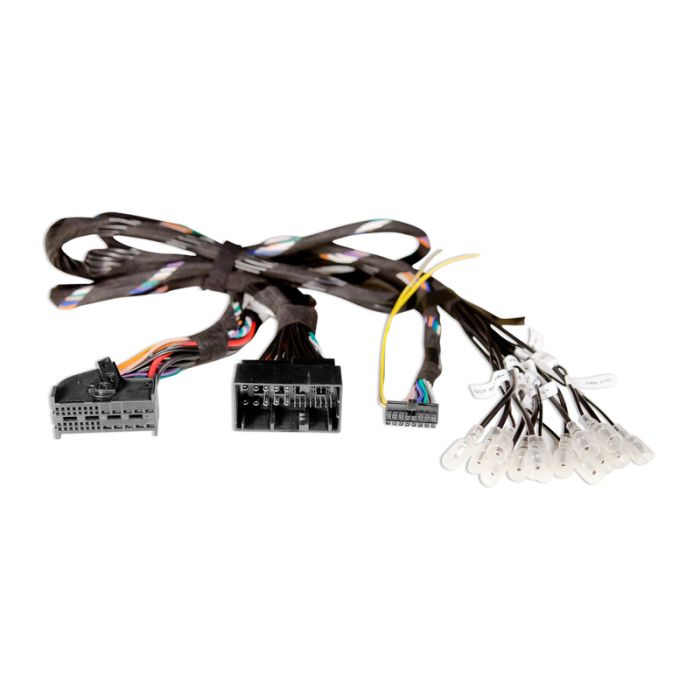

Audison AFBMW REAMP 3

FORZA AFBMW REAMP 3

BMW OEM-ERSATZ
Dieser Plug&Play-T-Kabelbaum bietet die Möglichkeit, einen Audison AF-Bit-Verstärker in BMW-Fahrzeugen zu installieren, die mit einem RAM-Modul ausgestattet sind. Es ist mit dem „Standard“- und „Hi-Fi“-Soundsystem kompatibel. Der OEM-Verstärker mit sieben Kanälen wird über einen zweiundvierzigpoligen mehrpoligen Stecker angeschlossen.

AFBMW ReAMP 3 ermöglicht AF Forza-Benutzern um:

vorderen Mittel/Höhen-, hinteren Mittel/Höhen-, Untersitz-Tiefpass- und Mittensignale der OEM-Quelle zu rufen;
die NF-Bit-Verstärkerausgänge zu jedem der sieben Kanäle des OEM-Verstärkers zu führen: (Mid-Hi FL; Mid-Hi FR; WF FL; WF FR; RL; RR; Mitte)
Die Plug&Play-Anschlüsse ermöglichen dem Benutzer zu wählen, welcher NF-Bit-Ausgang mit jedem der sieben Kanäle des OEM-Audiosystems verbunden werden soll
Die Ausgänge des NF-Bitverstärkers können auch gebrückt werden
den OEM-Verstärker eingeschaltet zu lassen.
Der AFBMW ReAMP 3 kann auch mit dem Audison AP F IN ADP-Zubehör (nicht im Lieferumfang enthalten) für eine vollständige Plug&Play-Verbindung mit einem AP F8.9-Bit-Verstärker verwendet werden.

Anwendungsanleitung:

Kompatibilität mit dem mit einem RAM-Modul ausgestatteten 676 HiFi-Audiopaket und dem Audison AF-Bit-Verstärker
Die Verwendung anderer Produkte kann Modifikationen und zusätzliche Anschlüsse am Fahrzeug erfordern
676 HiFi-Systeme verwenden 2Ω-Tieftöner. Überbrücken Sie nicht zwei Kanäle mit einer 2-Ω-Last, da dies zu einer Schutzabschaltung oder einer Beschädigung des Verstärkers führen kann. Um einen Brückenkanal zu verwenden, muss der Benutzer die OEM-2-Ω-Tieftöner durch Audison APBMW S8-4.2 4-Ω-Tieftöner ersetzen. Bitte stellen Sie sicher, dass Sie die richtige Brückenverdrahtung bestätigen.
Verwenden Sie die High-Level-Eingangskonfiguration Nr. 11 (2-Wege vorne + hinten + Mitte) während des Konfigurationsprozesses des Bit Drive Wizard. Dies ist wesentlich, um das Eingangssignal richtig an den Bitprozessorabschnitt zu leiten.
Korrekte Anwendung bestätigen
APBMW ReAMP 1, APBMW ReAMP 2 und AFBMW ReAMP 3 verwenden identische Anschlüsse, jedoch mit unterschiedlichen Pinbelegungen. Sie sind nicht austauschbar.
