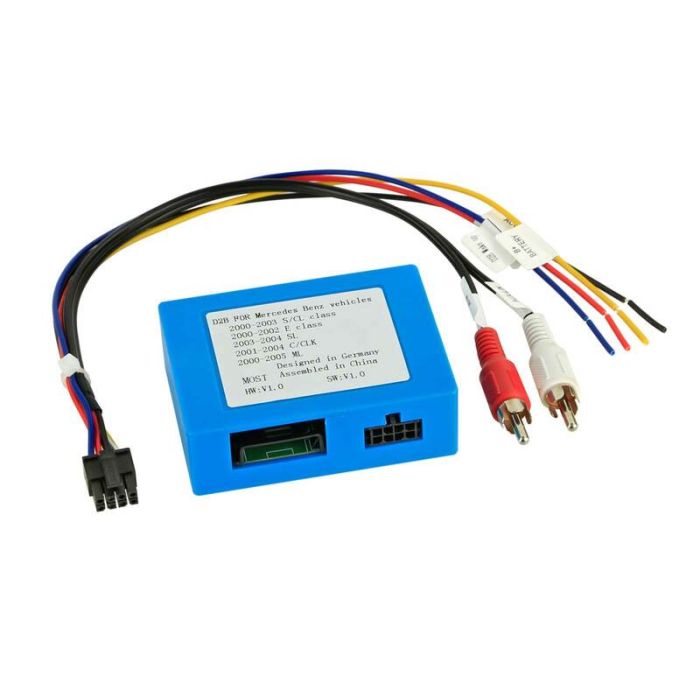

ACV 13-1190-55

Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.

Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.

Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.

In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

Anschluss: OEM Soundsystem D2B > Cinch(m) rot/weiß
Anschluss: lose Kabel

Entfernen von CD-Wechsler / TV-Tuner / Telefonmodul / Navigationsmodul und weiteren Komponenten und Schließen des D2B Rings:
Lichtwellenleiter Verbinder D2B-Ring > Artikel: 771000-2104

Fahrzeuge mit ISO/18 Pin AMP Stecker
Fahrzeuge mit ISO/10 Pin Mini-ISO Stecker

Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät mit ISO / 10 Pin ISO Stecker
Fahrzeuge mit D2B OEM Lichtleiter Soundsystem

Fahrzeuge ohne 40 Pin Quadlock Stecker

Fahrzeuge Japan-Reimport nicht alle Softwarevarianten unterstützt

Fahrzeuge ohne Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3 OEM Sat Nav
Fahrzeuge ohne MOST25 Lichtleiter System

gelb: +12V Dauerstrom Klemme 30
schwarz: Masse Klemme 31
rot: +12V geschaltet Zündungsstrom Klemme 15
blau: Amp Datenausgang > D2B Wakeup Anschluss
blau: kein +12V Eingang

Mercedes SL-Klasse (R230) 08/2001 - 02/2006 > verzögerte Tonwiedergabe nach Einschalten: CD-Wechsler Lichtleiter brücken

Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation CD-Wechsler:
CD-Wechsler +12V Remote / Klemme 15 8 Pin C1 Stecker > Pin 6
CD Wechsler Masse / Klemme 31 8 Pin C1 Stecker > Pin 5
vor Installation mit OEM Gerät überprüfen

Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät / 10 Pin ISO Stecker
CD-Wechsler +12V Remote / Klemme 15 10 Pin ISO Stecker > Pin 5
CD Wechsler Masse / Klemme 31 10 Pin ISO Stecker > Pin 6
vor Installation mit OEM Gerät überprüfen

Cinch(m) rot/weiß > Front-Vorverstärkerausgang Nachrüstradio:
Faderfunktion nicht unterstützt

Für folgende Fahrzeuge geeignet:

Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CL-Klasse (C215) 06/1999 - 09/2002
Mercedes CLK-Klasse (C209) 03/2002 - 07/2004
Mercedes E-Klasse (W210) 006/1999 - 12/2002
Mercedes ML (W163) 06/2001 - 07/2005
Mercedes M-Klasse (W163) 06/2001 - 07/2005
Mercedes S-Klasse (W220) 11/1998 - 09/2005
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLK (R170) 03/2000 - 01/2004

Optional:

LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO: 42a-1190-001
LFB diverse Fahrzeuge universal CAN Bus: 42-1000-001
