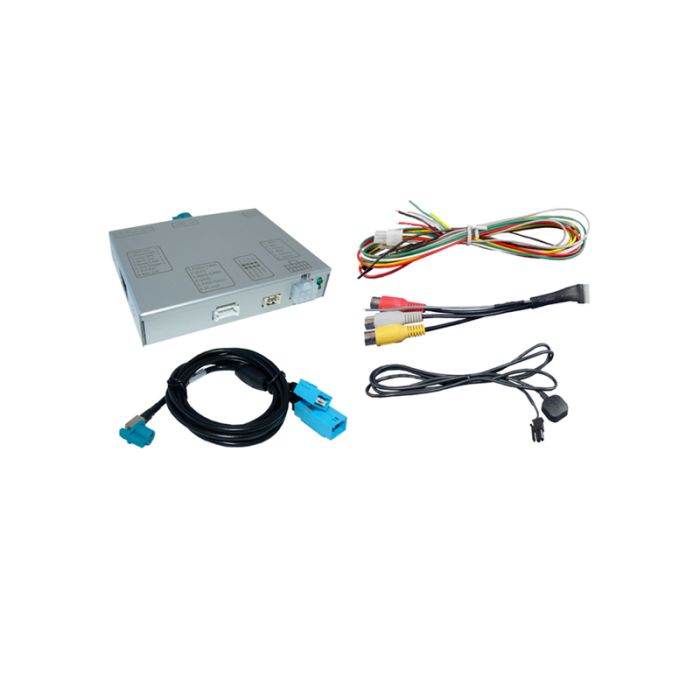

NAVLINKZ RL1-GVIF

Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Navigationen mit GVIF, z.B. Chevrolet, Lexus, Opel CDx00/DVDx00, Toyota, Land Rover und Jaguar mit Touch-Screen Navigation Version 1 und Version 1.1 (Menü 2).

Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität
Buick LaCrosse,
Buick Regal DVD800/CD500
Chevrolet Camaro Modelljahr ab 2013 bis 2014 MyLink - 7 Zoll Monitor mit separater Radio-Box
Chevrolet Cruze,
Chevrolet Orlando DVD900/DVD600

Jaguar XF X250 Modelljahr ab 2007 bis 2011,
Jaguar XK X150 Modelljahr ab 2007 bis 2014 Touch-Screen Navi Version 1.1
Nur Fahrzeuge mit Navigation und Touch-Screen Menü 2

Land Rover Range Rover L322 Modelljahr ab 2005 bis 2009,
Land Rover Range Rover Sport L320 Modeljahr ab 2005 bis 2009,
Land Rover Discovery3 L319 Modelljahr ab 2004 bis 2009 Touch-Screen Navi Version 1
Nur Fahrzeuge mit Navigation
Land Rover Freelander2 L359 Modelljahr ab 2007 bis 2012 Touch-Screen Navi Version 1.1
Nur Fahrzeuge mit Navigation und Touch-Screen Menü Version 2

Lexus ES,
Lexus GS,
Lexus LS,
Lexus NX,
Lexus RX
und andere Fahrzeuge mit GVIF-Technik, bei denen Monitor und Head-Unit getrennte Einheiten und mit einer GVIF-Leitung verbunden sind. (nicht LS600h Modelljahr 2012)

Opel Astra J,
Opel Insignia A,
Opel Meriva B
und andere Fahrzeuge bis ca. Modelljahr 2011 DVD800/CD500
Opel Astra J (Sports Tourer und 5-Türer) bis Modelljahr 2015,
Opel Astra J (Limousine) bis Modelljahr 2018,
Opel Cascada,
Opel GTC,
Opel Insignia A Modelljahr ab 2012 bis 2013,
Opel Meriva B,
Opel Mokka A,
Opel Zafira C
und andere Fahrzeuge ab Modelljahr 2012 CD600 IntelliLink, DVD600, Navi650, DVD900, Navi950 IntelliLink

Toyota Landcruiser,
Toyota Prius
und andere Fahrzeuge mit GVIF-Technik 2007 bis heute, bei denen Monitor und Head-Unit getrennte Einheiten und mit einer GVIF-Leitung verbunden sind.


Einschränkungen
Nur Video: Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Video-Einspeisung: Jaguar/LR - Das eingespeiste Bild ist nur im Kartenmodus der Werks- Navigation sichtbar (auch die automatische Umschaltung auf eine After-Market Rückfahrkamera).
Jaguar/LR mit Touch-Screen Version 1Blaue GVIF Stecker des Fahrzeugs und des Interface müssen abgeschnitten, gegeneinander getauscht und neu angelötet werden.
Werks-Rückfahrkamera: Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video-Eingangssignal: Nur mit NTSC Video-Quellen kompatibel.

Anschlüsse
Bildeinspeisung: Blauer Standard GVIF
Strom: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten
Betriebsspannung: 12V DC (7~25V)
Ruhestrom: 45mA
Stromaufnahme: 180mA
Video Eingang: 0.7~1V
Video Eingang Formate: NTSC
Betriebstemperatur: -40°C bis +85°C
Abmessungen Video-Box: 113 x 25 x 107mm (B x H x T)
